Cắt Laser Đồng: Tăng Năng Suất, Giảm Hao Phí Phôi Busbar

Cắt laser đồng đang trở thành giải pháp gia công quan trọng trong ngành điện, cơ khí chính xác và sản xuất công nghiệp hiện đại. Nhờ khả năng tạo đường cắt sắc nét, độ chính xác cao và tốc độ xử lý nhanh, công nghệ này giúp doanh nghiệp giảm hao hụt vật liệu, tăng năng suất và tối ưu chi phí sản xuất.

Tuy nhiên, đồng là vật liệu có độ phản xạ laser và khả năng dẫn nhiệt rất lớn, khiến quá trình gia công đòi hỏi nguồn laser công suất cao cùng thông số kỹ thuật tối ưu. Chính vì vậy, việc lựa chọn đúng máy laser fiber, khí hỗ trợ và chế độ cắt đóng vai trò quyết định đến chất lượng thành phẩm.

Trong bài viết này, chúng tôi sẽ phân tích chuyên sâu toàn bộ công nghệ cắt laser đồng từ nguyên lý hoạt động, lựa chọn máy, thông số kỹ thuật, lỗi thường gặp cho đến kinh nghiệm vận hành thực tế trong sản xuất busbar, tủ điện và cơ khí chính xác.

Công nghệ cắt laser đồng tấm tạo tia lửa chính xác cao với đầu cắt hiện đại

1. Tổng quan về cắt laser đồng

1.1 Cắt laser đồng là gì

Cắt laser đồng là quá trình sử dụng chùm tia laser có mật độ năng lượng cực cao, hội tụ tại một điểm trên bề mặt vật liệu đồng để làm nóng chảy hoặc hóa hơi vùng vật liệu đó. Đồng thời, một dòng khí hỗ trợ áp suất cao (thường là Nitơ, Oxy hoặc khí nén) sẽ thổi bay phần đồng nóng chảy ra khỏi rãnh cắt, tạo thành một đường cắt mạch nhỏ, sắc nét và chính xác.

Trong thực tế sản xuất, bước sóng laser được sử dụng phổ biến nhất hiện nay cho đồng là khoảng 1.06\,\mu m (từ nguồn Laser Fiber), vì bước sóng này cho phép vật liệu đồng hấp thụ năng lượng tốt hơn rất nhiều so với bước sóng 10.6\,\mu m của laser CO2 truyền thống.

1.2 Vì sao gia công đồng bằng laser ngày càng phổ biến

Sự bùng nổ của ngành xe điện (EV), năng lượng tái tạo (điện mặt trời, điện gió) và các hệ thống tủ bảng điện công nghiệp công suất lớn trong những năm gần đây đã đẩy nhu cầu gia công đồng lên cao chưa từng có.

• Tốc độ vượt trội: So với phương pháp phay CNC hay đột dập, cắt laser dải đồng tấm nhanh hơn gấp 3-5 lần đối với biên dạng phức tạp.
• Tiết kiệm phôi: Mạch cắt laser cực hẹp (chỉ từ 0.1mm – 0.3mm tùy độ dày), cho phép sắp xếp các chi tiết (nesting) sát nhau, giảm thiểu hao hụt vật liệu đồng – vốn là loại kim loại có giá thành rất cao.
• Không biến dạng bề mặt: Vì là phương pháp gia công không tiếp xúc cơ học, tấm đồng mỏng sẽ không bị móp méo, cong vênh như khi dùng chùm dao phay hoặc chày đột.

1.3 Những thách thức khi cắt vật liệu đồng bằng laser

Dù ưu việt, nhưng đồng là một loại “kim loại màu cứng đầu” trong gia công nhiệt. Ba thách thức lớn nhất mà bất kỳ xưởng cơ khí nào cũng phải đối mặt gồm:

• Độ phản xạ ánh sáng cực cao: Đồng nguyên chất phản xạ tới hơn 90% năng lượng ánh sáng laser ở trạng thái nguội. Tia laser chiếu vào giống như chiếu vào một tấm gương, bật ngược trở lại và có thể phá hủy hoàn toàn đầu cắt hoặc nguồn laser.
• Tản nhiệt quá nhanh: Hệ số dẫn nhiệt của đồng gấp 5 lần thép và 1.5 lần nhôm. Khi năng lượng laser vừa chiếu vào, nhiệt lượng ngay lập tức truyền ra xung quanh, khiến việc duy trì vũng nóng chảy ổn định để cắt đứt vật liệu trở nên cực kỳ khó khăn.
• Hiện tượng bám dính xỉ (Bavia): Do đồng có độ dẻo cao, nếu không tối ưu áp suất khí và tốc độ, phần đồng nóng chảy sẽ bám chặt vào cạnh dưới đường cắt, tạo ra bavia rất cứng và khó mài dũa.

2. Đặc tính vật liệu đồng ảnh hưởng đến quá trình cắt laser

2.1 Độ phản xạ cao của đồng

Độ phản xạ là rào cản kỹ thuật lớn nhất. Khi bạn bấm nút Start, xung laser đầu tiên chạm vào bề mặt đồng bóng loáng, phần lớn năng lượng bị dội ngược lại theo đường thẳng hướng thẳng lên thấu kính hội tụ.

Kinh nghiệm : Để giải quyết vấn đề này ở giai đoạn mồi lỗ (piercing), các kỹ sư thường phải bôi một lớp mỏng bột than, mực đen lên bề mặt đồng, hoặc sử dụng công nghệ tạo xung mồi (Pulse Piercing) ở tần số cao để nhanh chóng phá vỡ độ phản xạ bề mặt, đưa đồng về trạng thái nóng chảy (khi đồng nóng chảy, độ hấp thụ laser tăng lên đáng kể).

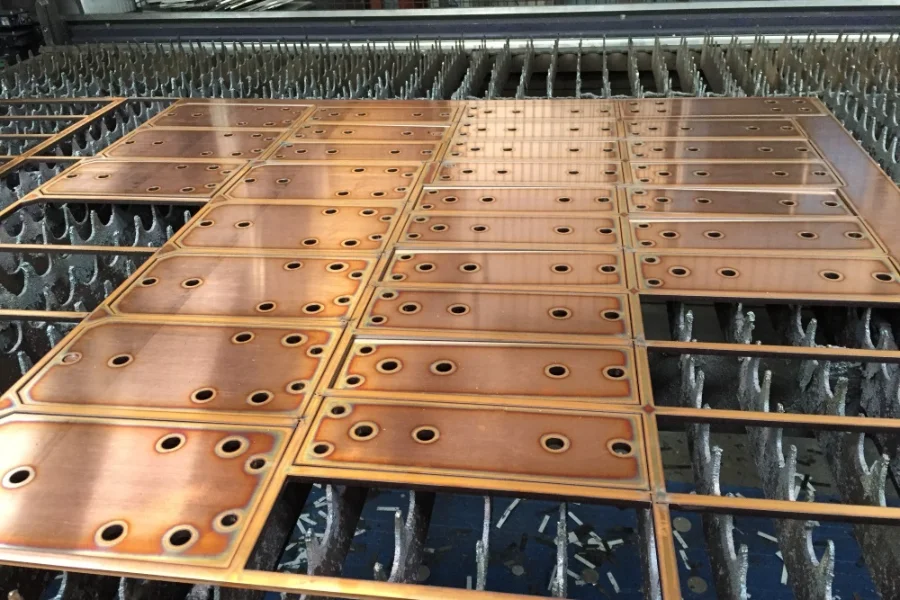

Hàng loạt tấm đồng được cắt laser đồng đồng đều và xếp ngay ngắn trên bàn máy

2.2 Khả năng dẫn nhiệt lớn

Hệ số dẫn nhiệt của đồng đỏ lên tới khoảng 394W/m·K, trong khi thép cacbon chỉ khoảng 50W/m·K. Điều này đồng nghĩa với việc bạn cần một nguồn năng lượng “đập” vào cực mạnh và cực nhanh để thắng được tốc độ tản nhiệt của nó. Nếu bạn đi lệnh cắt quá chậm với công suất thấp, nhiệt sẽ truyền lan ra toàn bộ tấm đồng, làm toàn bộ phôi nóng rực lên, gây méo chi tiết và làm cháy đen bề mặt thay vì cắt đứt.

2.3 Độ mềm và tính dẻo của vật liệu

Đồng là kim loại có độ dẻo cao, mô-đun đàn hồi thấp. Khi chịu tác động nhiệt từ laser, vùng ảnh hưởng nhiệt (HAZ) dễ có xu hướng bị co rút. Độ dẻo cao cũng làm cho các giọt đồng nóng chảy có độ nhớt lớn. Khi khí hỗ trợ thổi qua, chúng không bắn rơi hoàn toàn mà dính lại ở mép cắt. Do đó, áp suất khí hỗ trợ khi cắt đồng luôn phải cao hơn đáng kể so với khi cắt thép hay inox cùng độ dày.

2.4 Các loại đồng thường dùng trong gia công

Trong cơ khí chế tạo, chúng ta thường phân loại thành các nhóm chính dựa trên hàm lượng thành phần hợp kim:

• Đồng đỏ (Copper C11000/C10200): Hàm lượng đồng > 99.9%. Loại này có độ dẫn điện tốt nhất nhưng cực kỳ khó cắt bằng laser do độ phản xạ và dẫn nhiệt đạt đỉnh.
• Đồng thau (Brass C26000/C36000): Là hợp kim của Đồng và Kẽm (Zn). Nhờ có kẽm, độ phản xạ laser giảm đi rõ rệt, màu sắc chuyển sang vàng. Loại này dễ cắt hơn đồng đỏ rất nhiều, đường cắt sáng bóng.
• Đồng tấm cán nguội: Thường có bề mặt rất nhẵn mịn, độ phản xạ cao hơn đồng cán nóng nên khi cắt cần chú ý bảo vệ đầu thấu kính cẩn thận hơn.

3. Công nghệ cắt laser đồng hoạt động như thế nào

3.1 Nguyên lý cắt laser trên kim loại màu

Cắt laser trên kim loại màu nói chung và đồng nói riêng dựa trên nguyên lý chuyển hóa năng lượng photon thành nhiệt năng tại một điểm cực nhỏ (kích thước spot size khoảng 0.1 – 0.2mm). Khi chùm tia có mật độ năng lượng đạt ngưỡng > 10^7W/cm^2 đập vào bề mặt, liên kết phân tử của đồng bị bẻ gãy ngay lập tức, đưa vật liệu từ thể rắn sang thể lỏng và thể khí trong vài phần nghìn giây. Do đồng tản nhiệt nhanh, chùm tia phải di chuyển liên tục (tốc độ cắt) để tạo ra mạch cắt ổn định.

3.2 Cơ chế hấp thụ năng lượng laser của đồng

Mối quan hệ giữa bước sóng laser và tỷ lệ hấp thụ của đồng được thể hiện rất rõ qua biểu đồ vật lý chất rắn.

• Laser CO2 (bước sóng 10.6\,\mu m): Đồng chỉ hấp thụ khoảng 1-2% năng lượng, 98% còn lại bị phản xạ. Do đó cắt đồng bằng laser CO2 là cực kỳ kém hiệu quả và nguy hiểm cho máy.
• Laser Fiber / Diode (bước sóng 1.03 – 1.07\,\mu m): Tỷ lệ hấp thụ ở trạng thái nguội tăng lên khoảng 5-8%. Nhưng ngay khi nhiệt độ đạt đến điểm nóng chảy, tỷ lệ hấp thụ của đồng tăng vọt lên trên 40%. Đây chính là chìa khóa vàng giúp laser fiber làm chủ việc cắt đồng.

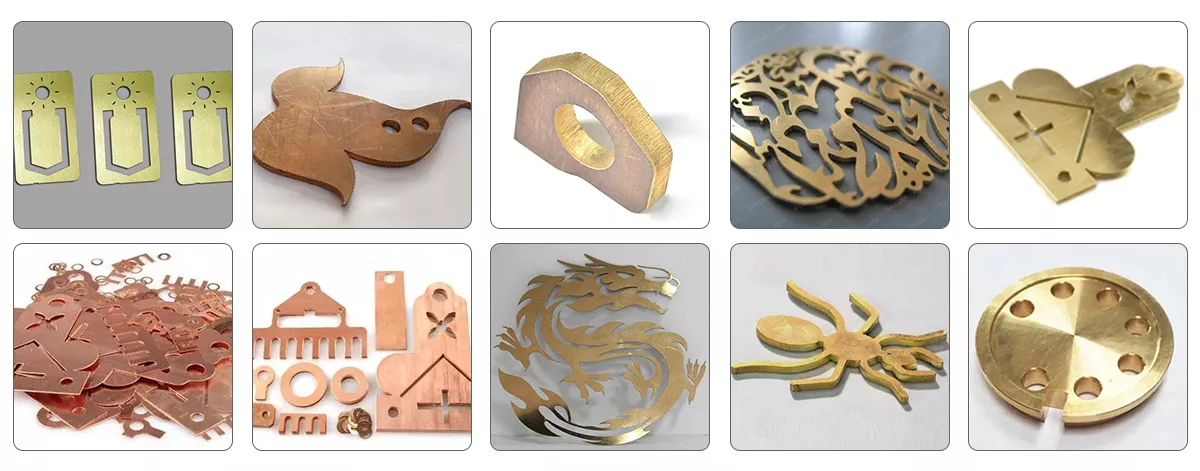

Tổng hợp các chi tiết hoa văn trang trí nghệ thuật được gia công cắt laser đồng tinh xảo

3.3 Vai trò của khí hỗ trợ trong quá trình cắt

Khí hỗ trợ không chỉ có tác dụng thổi bay kim loại lỏng mà còn định hình chất lượng mạch cắt.

3.3.1 Khí Nitơ (N2)

Nitơ là khí trơ, được dùng với áp suất cao (14 – 18bar) để cắt đồng theo cơ chế cắt nóng chảy thuần túy. Vì không xảy ra phản ứng hóa học tạo oxit, đường cắt đồng bằng khí Nitơ giữ nguyên được màu sắc đặc trưng của đồng (hoặc màu vàng sáng của đồng thau), không bị đen, bề mặt cắt mịn bóng, rất phù hợp cho linh kiện điện tử cần độ dẫn điện tuyệt đối tại mép cắt.

3.3.2 Khí Oxy (O2)

Oxy hoạt động như một chất xúc tác nhiệt. Khi thổi Oxy vào vùng cắt nóng chảy, Oxy phản ứng với đồng tạo thành oxit đồng, phản ứng tỏa nhiệt này cung cấp thêm tới 30-40% năng lượng nhiệt cho quá trình cắt. Nhờ đó, người ta có thể dùng công suất nguồn thấp hơn để cắt tấm đồng dày hơn. Tuy nhiên, nhược điểm là mạch cắt bị oxy hóa, chuyển sang màu đen xám và có độ nhám cao hơn.

3.3.3 Khí nén

Khí nén là giải pháp kinh tế, sạch (phải qua hệ thống lọc tách dầu, tách nước chuẩn Class 1). Khí nén chứa khoảng 21% Oxy và 78% Nitơ, mang lại tốc độ cắt tương đối tốt và chi phí vận hành cực rẻ. Mạch cắt đồng bằng khí nén có chất lượng nằm giữa Nitơ và Oxy (hơi ngả màu nhẹ), thích hợp cho các chi tiết cơ khí thông thường không đòi hỏi khắt khe về ngoại quan.

4. Máy cắt laser nào phù hợp để cắt đồng

4.1 Máy cắt laser fiber

Cho đến thời điểm hiện tại, Laser Fiber là dòng máy tối ưu và an toàn nhất để gia công đồng tấm. Sợi quang dẫn trực tiếp thấu kính hội tụ, kết hợp với các bộ cách ly quang học (Optical Isolator) chống phản xạ ngược, giúp bảo vệ diode nguồn một cách an toàn. Các dòng máy laser fiber từ công suất 3kW trở lên hiện nay đều tích hợp tính năng chống phản xạ chủ động, tự động ngắt chùm tia trong vài micro giây nếu phát hiện lượng ánh sáng ngược vượt ngưỡng an toàn.

4.2 So sánh laser fiber và CO2 khi cắt đồng

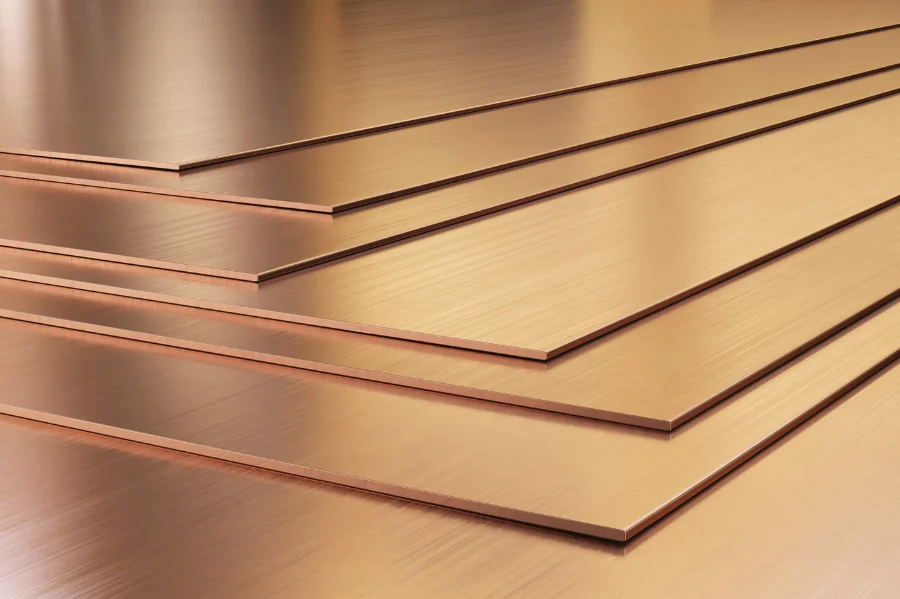

Các tấm phôi đồng đỏ dày chất lượng cao chuẩn bị cho quá trình cắt laser đồng

4.3 Công suất laser phù hợp theo độ dày vật liệu

Dưới đây là bảng kinh nghiệm thực tế tại xưởng giúp bạn định lượng công suất máy cần thiết khi gia công đồng đỏ (đối với đồng thau có thể cắt dày hơn khoảng 20-30% ở cùng mức công suất):

• Nguồn 1.5kW – 2kW: Cắt tốt đồng đỏ dày từ 0.5mm – 2mm.
• Nguồn 3kW – 4kW: Cắt ổn định đồng đỏ dày từ 3mm – 5mm.
• Nguồn 6kW: Cắt mượt mà đồng đỏ dày từ 6mm – 8mm.
• Nguồn 12kW trở lên: Có thể xử lý đồng đỏ dày đến 12mm – 15mm với mạch cắt thẳng đứng.

4.4 Yêu cầu đầu cắt và nguồn laser

Để chạy hàng đồng liên tục 3 ca/ngày, cấu hình máy của bạn bắt buộc phải có:

• Nguồn Laser: Chọn các dòng nguồn chất lượng cao có tích hợp màng lọc phản xạ ngược (ví dụ: IPG, nLIGHT, Trumpf). Tránh dùng nguồn giá rẻ không có chế độ bảo vệ phản xạ khi cắt đồng đỏ.
• Đầu cắt Laser: Nên chọn đầu cắt có chức năng tự động lấy nét (Auto Focus) như Precitec (Đức) hoặc Raytools dòng cao cấp. Thấu kính bên trong phải là thấu kính chịu nhiệt cao cấp, béc cắt thường là loại béc đôi (Double Nozzle) đường kính lớn (2.5mm – 4.0mm) để đảm bảo lưu lượng khí thổi đủ mạnh.

5. Các loại đồng có thể cắt bằng laser

5.1 Đồng đỏ

Như đã nói, đồng đỏ (Cu) chứa rất ít tạp chất. Khi dùng laser fiber cắt đồng đỏ, màu sắc mạch cắt sau khi dùng khí N2 sẽ có màu đỏ hồng nguyên bản rất đẹp. Tuy nhiên, tốc độ cắt luôn phải chậm hơn các loại đồng khác để tránh hiện tượng mất vũng chảy nhiệt.

5.2 Đồng thau

Đồng thau (Cu-Zn) là vật liệu “thân thiện” nhất với máy laser. Hàm lượng kẽm giúp giảm điểm nóng chảy của hợp kim xuống còn khoảng 900C – 940C và giảm độ phản xạ quang học. Khi cắt đồng thau bằng Nitơ áp suất cao, mặt cắt cho ra có màu vàng ánh kim, láng mịn như vừa được đánh bóng.

5.3 Đồng tấm

Đồng tấm cán mỏng (độ dày dưới 1mm) ứng dụng rất nhiều trong làm tem nhãn mác, lá đồng tản nhiệt. Khi cắt loại này, thử thách không nằm ở công suất mà nằm ở việc kiểm soát tiêu cự và tốc độ di chuyển phải cực nhanh (có thể lên tới 20 – 30m/phút) để tấm đồng không bị cong gập do áp lực khí thổi xuống.

5.4 Hợp kim đồng

Các loại hợp kim khác như đồng đen, đồng bery (Cu-Be), đồng phosphor (Cu-Sn-P). Mỗi loại có một dải hấp thụ nhiệt khác nhau. Ví dụ, đồng bery khi cắt bằng laser sinh ra bụi khói có độc tính cao, xưởng bắt buộc phải có hệ thống hút khói lọc bụi công nghiệp đạt chuẩn để bảo vệ sức khỏe thợ vận hành.

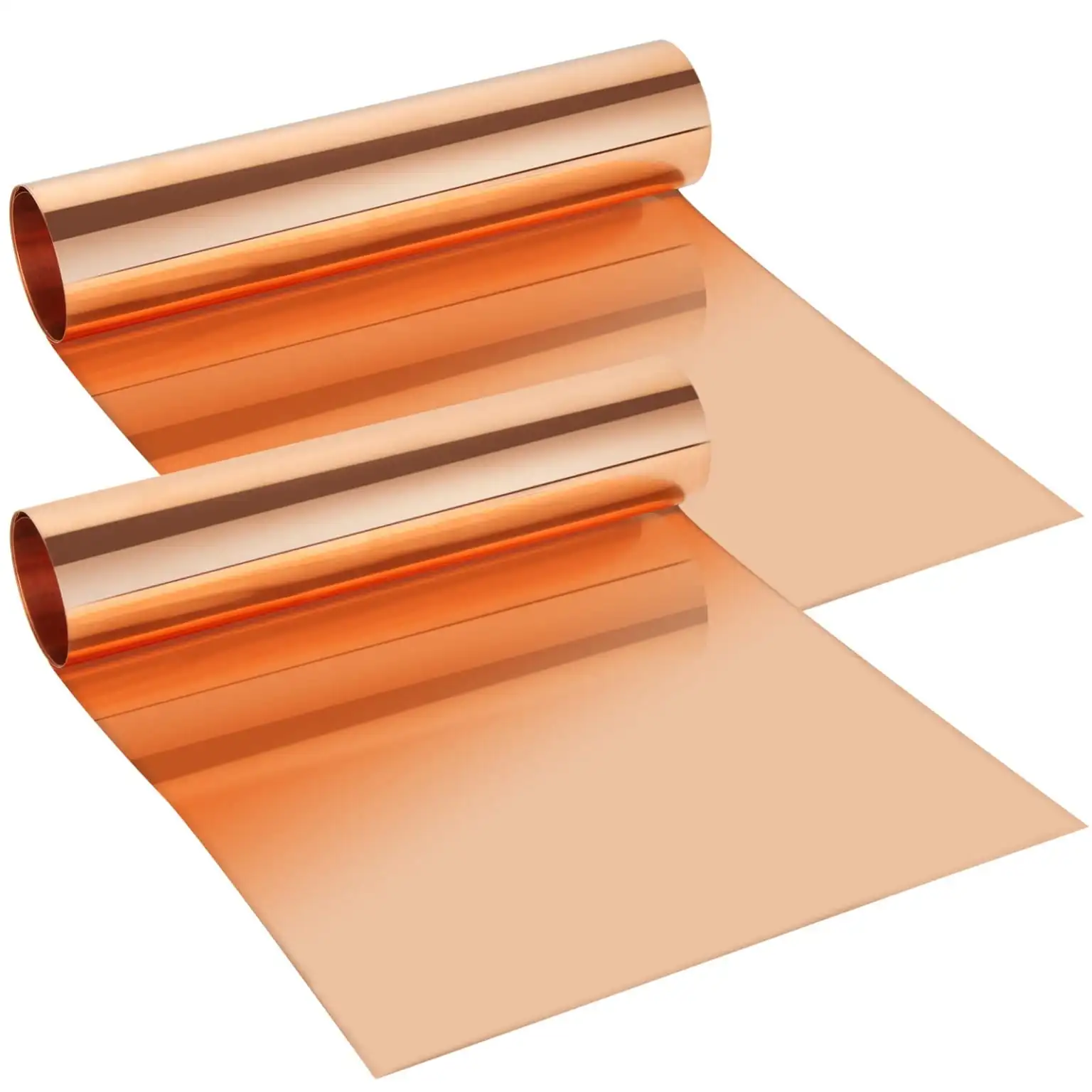

Cuộn phôi đồng mỏng nguyên liệu chuyên dụng trong ngành cắt laser đồng tấm mỏng

6. Ưu điểm của công nghệ cắt laser đồng

6.1 Độ chính xác cao

Nhờ hệ thống truyền động tuyến tính bằng motor servo của máy CNC kết hợp với chùm tia laser siêu nhỏ, sai số hình học khi cắt laser đồng chỉ nằm trong khoảng \pm 0.03mm đến \pm 0.05mm. Điều này hoàn toàn đáp ứng được các tiêu chuẩn khắt khe của ngành cơ khí chính xác và thiết bị y tế.

6.2 Đường cắt đẹp, ít ba via

Khi các thông số kỹ thuật (công suất, tốc độ, áp suất khí, tiêu cự) được phối hợp đồng bộ và hoàn hảo, dòng kim loại lỏng bị đẩy ra khỏi rãnh cắt một cách dứt khoát. Mặt cắt có độ nhám bề mặt thấp (Rz nhỏ), mép cắt vuông vức góc 90^\circ, không có bavia bám ở đáy tấm phôi, tiết kiệm hoàn toàn chi phí và thời gian cho công đoạn xử lý nguội sau gia công.

Mạch cắt chuẩn: [Bề mặt phẳng] —> [Góc cắt 90 độ] —> [Đáy cắt sạch bavia]

6.3 Gia công được chi tiết phức tạp

Bạn có một bản vẽ thanh đồng busbar ngoằn ngoèo với hàng chục lỗ oval kích thước chỉ 2mm, hay những lá đồng trang trí có hoa văn mỏng manh như sợi tóc? Dao phay CNC chịu chết vì gãy dao liên tục, đột dập không làm nổi vì chi phí làm khuôn quá đắt đỏ. Cắt laser xử lý lập trình trên phần mềm máy tính (như CypCut) chỉ trong 1 nốt nhạc.

6.4 Tăng năng suất sản xuất

Hãy tưởng tượng một đơn hàng 10.000 sản phẩm long đền đồng. Nếu bấm máy đột, bạn mất 2 ngày làm khuôn. Với máy laser fiber 6kW, bạn chỉ cần xếp phôi trên máy, bấm nút và nhận sản phẩm sau vài giờ đồng hồ. Việc chuyển đổi giữa các mẫu mã sản phẩm cực kỳ linh hoạt mà không mất thời gian gá đặt cơ khí phức tạp.

7. Thông số kỹ thuật khi cắt laser đồng

Để bài viết mang tính  cao nhất, tôi xin chia sẻ bảng thông số kỹ thuật tiêu chuẩn (mang tính tham khảo cốt lõi) khi sử dụng Nguồn Laser Fiber 4kW, cắt bằng Khí Nitơ (N2) cho vật liệu Đồng Đỏ:

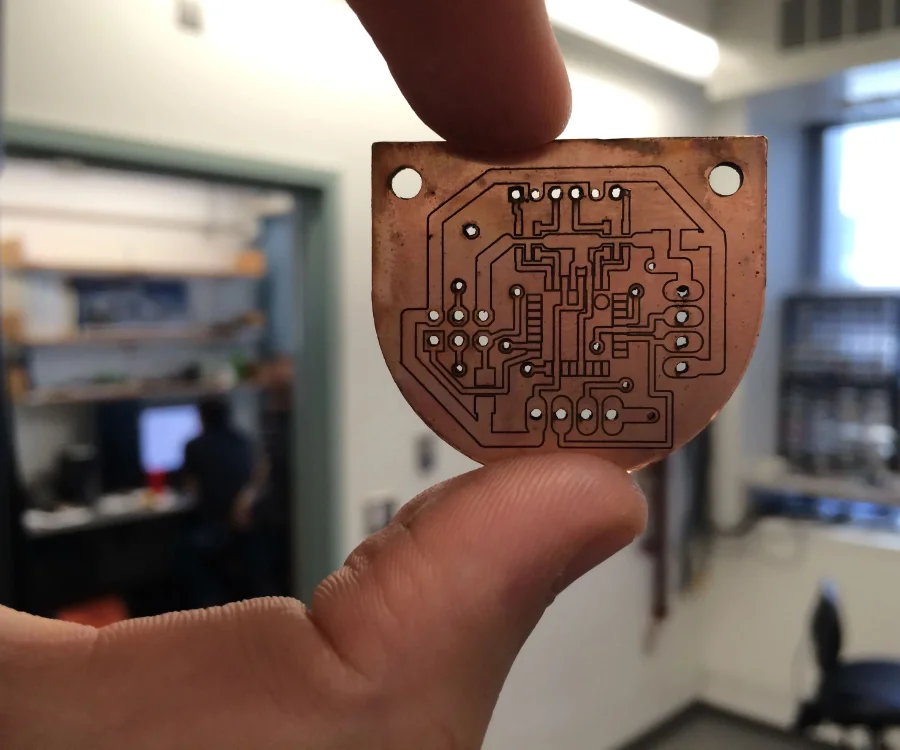

Sản phẩm mạch điện tử bằng đồng siêu nhỏ được gia công bằng công nghệ cắt laser đồng

7.1 Độ dày vật liệu

Độ dày vật liệu tỷ lệ nghịch với tốc độ cắt và tỷ lệ thuận với công suất cần thiết. Khi độ dày tăng lên, bạn phải hạ tiêu cự sâu xuống lòng vật liệu (Focus âm sâu hơn) để đảm bảo mật độ năng lượng ở phần đáy tấm đồng đủ lớn nhằm duy trì rãnh cắt thông suốt.

7.2 Công suất nguồn laser

Khi cắt đồng, nguyên tắc bất di bất dịch là: “Điện phải căng, năng lượng phải đủ”. Bạn không nên chạy mồi ở mức 50-60% công suất nguồn như khi cắt sắt. Đối với đồng, luôn đẩy công suất lên mức 85% – 95% công suất tối đa của nguồn để tia laser thắng được độ tản nhiệt của phôi một cách nhanh nhất.

7.3 Tốc độ cắt

Tốc độ cắt cần được tinh chỉnh cực kỳ nhạy bén:

• Quá nhanh: Tia laser chưa kịp làm chảy hết độ dày tấm đồng, áp suất khí thổi không kịp dẫn đến hiện tượng bắn ngược tia lửa lên trên, máy sẽ báo lỗi hoặc làm cháy béc cắt ngay lập tức.
• Quá chậm: Nhiệt tích tụ quá nhiều làm rãnh cắt bị loét rộng, cháy cạnh và xuất hiện bavia dạng giọt tròn, bám dính rất chắc ở mặt dưới.

7.4 Áp suất khí hỗ trợ

Khí Nitơ cắt đồng yêu cầu áp suất cao ổn định (>14bar). Nếu bình cấp khí của bạn bị tụt áp xuống dưới 10bar trong lúc đang cắt tấm đồng dày 4mm, đường cắt sẽ lập tức bị sần sùi và dính bavia xỉ dày đặc ở đáy phôi do lực thổi không đủ mạnh để đẩy giọt đồng lỏng ra ngoài.

7.5 Tiêu cự đầu cắt

Đối với cắt đồng bằng Nitơ, tiêu cự (Focus) luôn được cài đặt ở giá trị Âm (tức là điểm hội tụ của tia laser nằm sâu bên trong hoặc sát mặt dưới của tấm đồng). Cách đặt tiêu cự này giúp phần đáy mạch cắt nhận được nhiều năng lượng hơn, làm cho rãnh cắt mở rộng về phía dưới, giúp dòng khí trơ dễ dàng đẩy phôi nóng chảy ra ngoài.

8. Ứng dụng của cắt laser đồng trong công nghiệp

8.1 Gia công linh kiện điện – điện tử

Trong ngành điện tử tinh vi, các lá đồng mỏng làm lá tản nhiệt cho CPU, các miếng tiếp điểm (contact) trong relay switch, hay các linh kiện dập trên bo mạch bán dẫn đòi hỏi độ chính xác tuyệt đối không dính bavia. Cắt laser fiber giúp tạo ra các chi tiết này với tốc độ hàng nghìn sản phẩm mỗi giờ.

8.2 Sản xuất thanh cái đồng (busbar)

Đây là ứng dụng thực tế phổ biến nhất tại Việt Nam hiện nay. Các hệ thống thanh cái đồng trong tủ điện phân phối trung – hạ thế, các thanh kết nối cell pin trong khối pin của xe ô tô điện (EV) đòi hỏi phải gia công uốn, cắt từ các thanh đồng đỏ dày từ 3mm, 5mm, 8mm đến 10mm. Cắt laser giúp đột lỗ bắt bu-lông và bo góc thanh busbar một cách hoàn hảo, không làm trầy xước lớp mạ hay biến dạng thanh đồng.

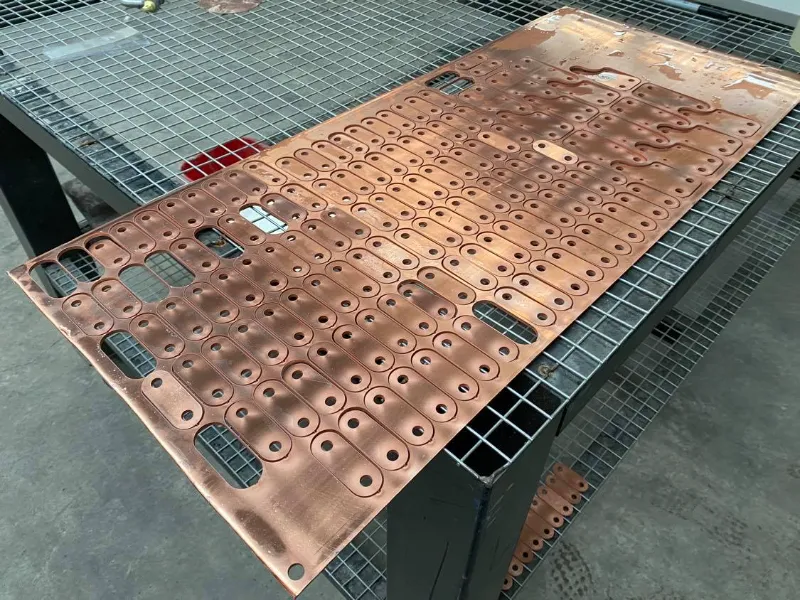

Tấm phôi đồng lớn đục lỗ chi tiết sau khi thực hiện công đoạn cắt laser đồng

8.3 Gia công chi tiết cơ khí chính xác

Các loại bạc lót đồng (bushing), vòng đệm chịu mài mòn (thrust washer), bánh răng đồng nhỏ trong các cơ cấu đồng hồ, máy đo đo lường chính xác đều được cắt phôi thô bằng laser trước khi đưa vào máy mài hoặc máy tiện CNC tinh, giúp rút ngắn 70% thời gian gia công tổng thể.

8.4 Ngành năng lượng và tủ điện

Trong các nhà máy sản xuất máy biến áp, bồn chứa năng lượng mặt trời, hay hệ thống tủ điện công nghiệp công suất lớn, các tấm đồng phân phối dòng điện được thiết kế dạng module linh hoạt. Ứng dụng cắt laser giúp các nhà xưởng đáp ứng tiến độ giao hàng cực nhanh cho các công trình, dự án xây dựng mà không bị nghẽn ở khâu làm cơ khí thanh cái.

9. Các lỗi thường gặp khi cắt laser đồng

9.1 Cháy cạnh vật liệu

• Hiện tượng: Mép cắt bị sém đen, loét rộng, mất đi độ sắc nét của góc cạnh.
• Nguyên nhân: Tốc độ cắt quá chậm hoặc cài đặt thông số mồi lỗ (piercing) giữ thời gian trễ (delay) quá lâu, làm nhiệt lượng lan tỏa thiêu rụi vùng biên dạng.

9.2 Bavia sau cắt

• Hiện tượng: Xuất hiện các giọt đồng hoặc vệt xỉ sắc nhọn bám cứng ở mặt đáy của đường cắt.
• Nguyên nhân: Áp suất khí Nitơ quá yếu, béc cắt bị lệch tâm so với tia laser, hoặc tiêu cự đặt chưa đủ sâu (chưa đủ độ âm).

9.3 Cắt không xuyên vật liệu

• Hiện tượng: Máy chạy qua nhưng tấm đồng không đứt hoàn toàn, tia lửa bắn ngược lên trên thành chùm, mặt dưới chỉ có một đường lằn nhẹ.
• Nguyên nhân: Công suất laser quá thấp so với độ dày, hoặc tốc độ chạy máy quá nhanh vượt mức cho phép của nguồn vật liệu.

9.4 Phản xạ ngược gây ảnh hưởng nguồn laser

• Hiện tượng: Máy đang chạy đột ngột dừng lại, phần mềm báo lỗi hành trình hoặc lỗi hệ thống quang học (Alarm: Back Reflection). Trường hợp xấu, thấu kính bảo vệ bị nứt vỡ, cháy đen.
• Nguyên nhân: Cắt các chi tiết nhỏ hoặc đường mồi vuông góc 90^\circ với bề mặt đồng quá nhẵn bóng mà không có chu trình mồi dao thích hợp.

9.5 Nguyên nhân và cách khắc phục

Để xử lý triệt để các lỗi trên, thợ vận hành cần tuân thủ bảng quy trình khắc phục nhanh sau:

• Khắc phục Bavia: Tăng áp suất khí thêm 1 – 2bar, hạ tiêu cự xuống sâu thêm 0.5mm, kiểm tra lại độ đồng tâm của béc cắt bằng băng dính thử tia (Tape test).
• Khắc phục Cháy cạnh: Tăng tốc độ cắt lên khoảng 10%, giảm bớt thời gian chờ mồi lỗ (Piercing time).
• Khắc phục lỗi Phản xạ ngược: Cài đặt góc mồi dao (Lead-in) dạng đường cong (Arc) xiên góc thay vì mồi thẳng trực tiếp. Giảm tần số xung mồi và có thể xịt một lớp dung dịch chống bám xỉ/mực mờ lên bề mặt tôn đồng trước khi cắt.

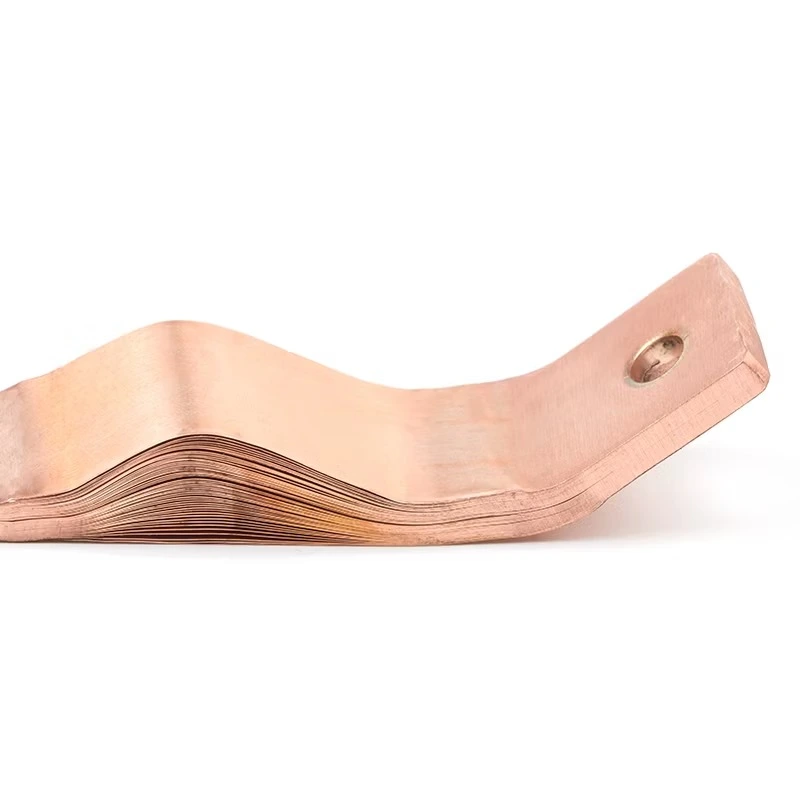

Thanh cái đồng nhiều lớp được uốn định hình sau khi gia công cắt laser đồng

10. So sánh cắt laser đồng với các phương pháp khác

10.1 So với cắt plasma

Đánh giá thực tế

Cắt plasma phù hợp với các chi tiết đồng không yêu cầu độ chính xác cao hoặc sản xuất kết cấu công nghiệp thông thường. Tuy nhiên, với ngành điện – điện tử và cơ khí chính xác, laser vượt trội nhờ:

• Đường cắt sắc nét
• Ít biến dạng nhiệt
• Xử lý mượt mà các biên dạng hình học khó
• Giảm công đoạn mài xử lý sau cắt

Ví dụ thực tế:

Một thanh cái đồng busbar dày 5 mm khi cắt plasma thường xuất hiện:

• Xỉ bám mép
• Cháy màu bề mặt
• Cong vênh nhẹ

Trong khi cắt laser fiber 6kW có thể tạo đường cắt gần như hoàn thiện ngay sau gia công.

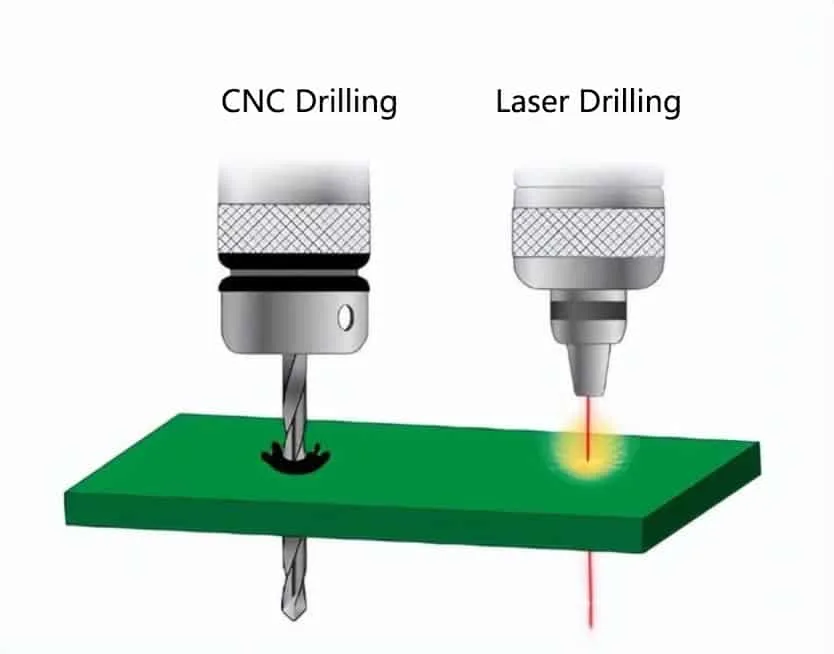

Hình vẽ minh họa so sánh giữa phương pháp khoan CNC và công nghệ cắt laser đồng mạch in

10.2 So với cắt tia nước

Đánh giá thực tế

Cắt tia nước có ưu điểm lớn là không sinh nhiệt nên không làm thay đổi tính chất vật liệu đồng. Tuy nhiên:

• Tốc độ chậm
• Chi phí vận hành cao
• Bảo trì phức tạp

Trong sản xuất công nghiệp số lượng lớn, laser thường hiệu quả kinh tế hơn nhiều.

Ví dụ:

Gia công đồng tấm 3 mm:

• Laser fiber có thể đạt 2 – 4 m/phút
• Waterjet thường chỉ khoảng 0.5 – 1 m/phút

Do đó, các doanh nghiệp sản xuất busbar hoặc tủ điện công suất lớn thường ưu tiên laser để tăng năng suất.

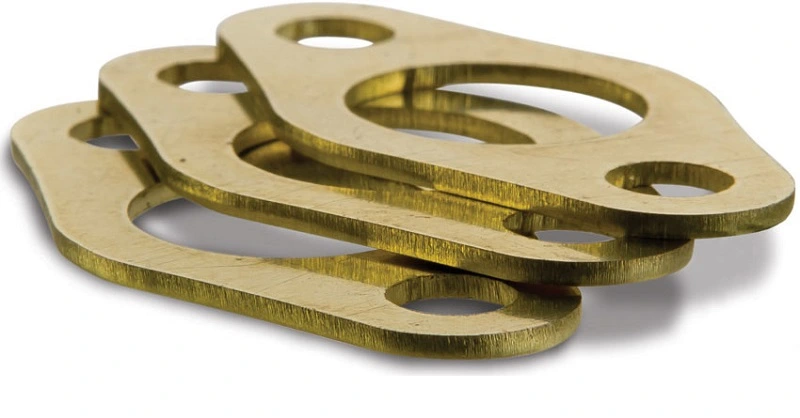

Các chi tiết gioăng đệm bằng đồng thau được gia công cắt laser đồng thau sắc nét

10.3 So với gia công cơ khí truyền thống

Đánh giá

Gia công truyền thống như:

• Phay
• Đột dập
• Cưa
• CNC cơ khí

Vẫn phù hợp với một số chi tiết dày hoặc yêu cầu đặc biệt. Tuy nhiên, khi cần:

• Sản xuất linh hoạt
• Đổi mẫu liên tục
• Chi tiết phức tạp
• Tốc độ cao

Thì laser có lợi thế vượt trội.

Ví dụ thực tế:

Một xưởng gia công busbar sử dụng đột CNC cần:

• Chế tạo khuôn
• Thay dao
• Setup nhiều công đoạn

Trong khi laser fiber chỉ cần:

• Import file CAD
• Setup nesting
• Chạy tự động

Nhờ vậy, doanh nghiệp có thể rút ngắn chu kỳ sản xuất từ khâu thiết kế đến thành phẩm và tối ưu hóa tối đa nguồn lực nhân sự.

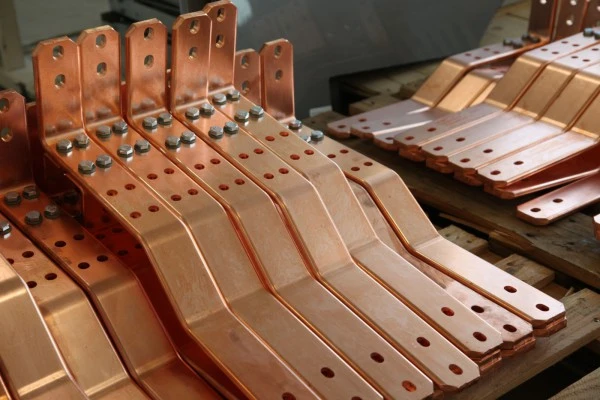

Thanh cái đồng nhiều lớp được tạo hình và đục lỗ chính xác bằng công nghệ cắt laser đồng trước khi lắp ráp với bu lông

10.4 Khi nào nên chọn cắt laser

Từ bảng so sánh định lượng kỹ thuật trên, tôi đúc rút ra bộ quy tắc cứng giúp bạn quyết định thời điểm xuống tiền chọn công nghệ cắt laser cho xưởng hoặc đơn hàng của mình:

• Chọn Cắt Laser Fiber khi:
  • Vật liệu là đồng tấm, thanh cái có độ dày nằm trong dải phân khúc vàng: Từ 0.5mm đến 10mm..
  • Sản phẩm yêu cầu tính thẩm mỹ cực cao như: Thanh cái tủ điện không được phép dính xỉ đen để đảm bảo khả năng tiếp xúc điện; tấm đồng trang trí nội thất đòi hỏi mạch cắt sắc sảo, sạch bavia.
  • Bản vẽ thiết kế có mật độ chi tiết dày đặc, nhiều lỗ định vị nhỏ, các đường rãnh tản nhiệt mảnh mà dao phay cơ thông thường không thể len lỏi vào được.
  • Tiến độ dự án yêu cầu lấy hàng ngay trong ngày, số lượng đơn hàng thay đổi linh hoạt (làm hàng mẫu, hàng số lượng vừa và nhỏ) mà không thể chờ đợi thời gian chế tạo khuôn dập.
• Khi nào nên chọn phương pháp khác thay thế?
  • Chọn Cắt tia nước: Khi bạn cần xẻ một lốc đồng thỏi hoặc tấm đồng dày từ 20mm đến 50mm làm đồ gá hạng nặng.
  • Chọn Đột dập truyền thống: Khi bạn gia công một chi tiết long đền đồng hoặc bản cực đơn giản với số lượng sản xuất hàng loạt lên tới hàng trăm nghìn chiếc giống nhau liên tục trong nhiều tháng.

11. Báo giá cắt laser đồng

11.1 Các yếu tố ảnh hưởng đến giá cắt laser đồng

11.1.1 Độ dày đồng

Đồng càng dày thì tốc độ cắt của máy càng giảm và tiêu hao khí Nitơ áp suất cao càng lớn. Do đó, giá cắt tính theo mét tới hoặc theo thời gian gia công sẽ tăng lũy tiến theo độ dày tấm đồng.

11.1.2 Loại đồng gia công

Cắt đồng thau luôn có giá thành rẻ hơn cắt đồng đỏ nguyên chất khoảng 15-20% vì đồng thau dễ cắt hơn, tốc độ chạy máy nhanh hơn và ít rủi ro tổn hao linh kiện đầu cắt hơn.

11.1.3 Độ phức tạp chi tiết

Bản vẽ có quá nhiều lỗ mồi (mỗi lần mồi lỗ tiêu tốn béc cắt và thời gian hơn cắt đường thẳng) hoặc có nhiều đường cong lượn ngóc ngách sẽ có giá thành cao hơn các chi tiết hình học đơn giản như hình vuông, hình chữ nhật.

11.1.4 Số lượng sản xuất

Đơn hàng cắt số lượng lớn (hàng nghìn sản phẩm cùng loại) luôn nhận được mức chiết khấu cực tốt từ nhà xưởng do tối ưu được thời gian sắp xếp phôi (nesting) và không mất công setup máy nhiều lần.

11.2 Báo giá tham khảo theo độ dày vật liệu

Lưu ý: Bảng giá dưới đây mang tính chất tham khảo tại thời điểm năm 2026, tính theo mét tới của đường cắt (chưa bao gồm tiền phôi đồng và thuế VAT).

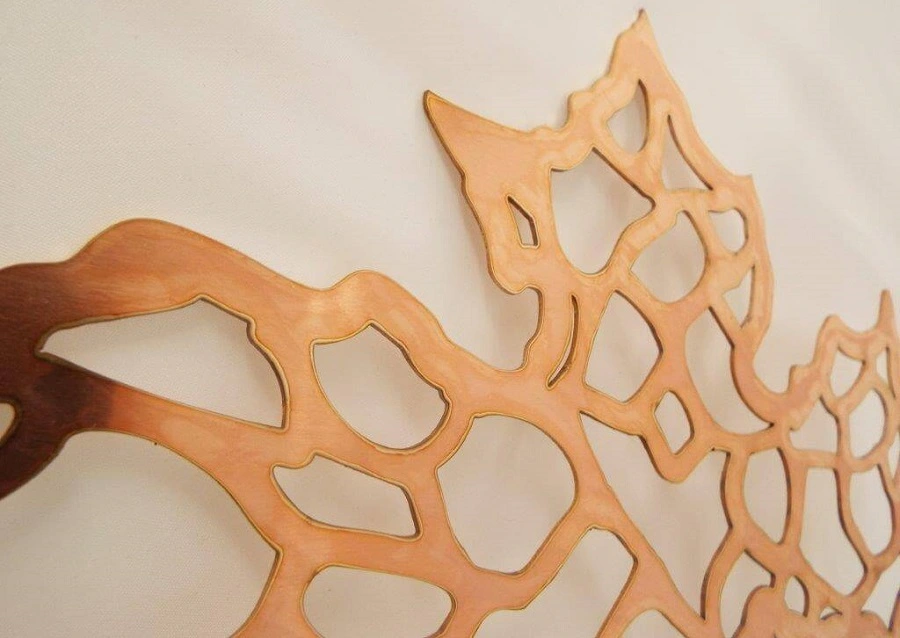

Tấm trang trí nghệ thuật với hoa văn lưới phức tạp và tinh xảo được tạo ra nhờ kỹ thuật cắt laser đồng trên vật liệu đồng mỏng

11.3 Lưu ý khi lựa chọn đơn vị gia công

Khi đi thuê gia công cắt laser đồng bên ngoài, đừng chỉ nhìn vào đơn giá rẻ nhất. Hãy hỏi rõ họ:

• Họ cắt bằng khí gì? (Nếu họ cắt đồng đỏ bằng Oxy để giảm giá thành, hãy cẩn thận vì mạch cắt sẽ bị đen xì, bạn mất thêm tiền công nhân ngồi đánh bóng chà nhám lại).
• Hệ thống máy của họ công suất bao nhiêu? (Máy công suất nhỏ dưới 2kW cắt đồng dày sẽ rất xấu và dễ lỗi bavia).
• Có cam kết bồi thường phôi nếu làm hỏng, lẹm sai kích thước bản vẽ không? (Vì phôi đồng rất đắt tiền).

12. Kinh nghiệm lựa chọn giải pháp cắt laser đồng

12.1 Chọn công suất máy phù hợp

Nếu nhà xưởng của bạn chủ yếu làm tủ điện dân dụng, thanh cái nhỏ dày dưới 3mm, một cấu hình máy laser fiber 3kW là vừa đủ khấu hao và kinh tế. Nhưng nếu bạn định hướng làm gia công thuê đa dạng, nhận cả những đơn hàng trạm biến áp, thanh cái dày 8mm – 10mm, hãy mạnh dạn đầu tư nguồn từ 6kW đến 12kW. Công suất dư giả giúp máy chạy bền bỉ, không bị “quá tải” nhiệt khi gặp đồng đỏ dày.

12.2 Chọn nguồn laser và đầu cắt

Tuyệt đối không tiết kiệm tiền ở mục này. Hãy chọn nguồn laser có tiếng về độ trâu bò quang học như IPG hoặc nLIGHT. Đầu cắt bắt buộc phải chọn loại đầu cắt thông minh có cảm biến chiều cao (Height Sensor) cực nhạy để duy trì khoảng cách béc cắt đến mặt đồng luôn ổn định ở mức 0.5mm – 0.8mm, ngăn chặn tình trạng phôi đồng cong vênh va quệt làm vỡ đầu cắt.

12.3 Tối ưu thông số cắt

Hãy tạo một cuốn sổ tay vận hành tại xưởng. Mỗi khi thử nghiệm thành công một mác đồng mới (ví dụ đồng thau ngoại nhập, đồng đỏ cán trong nước), hãy ghi lại chính xác: Công suất, Tốc độ, Áp suất, Tiêu cự, Tần số xung mồi. Việc làm chủ thư viện công nghệ này sẽ biến xưởng của bạn thành một đơn vị có năng lực cạnh tranh vượt trội, công nhân bật máy là cắt chuẩn ngay từ sản phẩm đầu tiên, không lo hỏng phôi test.

12.4 Lựa chọn đơn vị cung cấp uy tín

Nếu bạn là người đi mua máy, hãy chọn những đơn vị phân phối có đội ngũ kỹ sư kỹ thuật giàu kinh nghiệm, có sẵn linh kiện thay thế (thấu kính, béc cắt, sợi quang) trong kho. Khi máy bạn gặp sự cố phản xạ ngược khi cắt đồng, họ có thể có mặt xử lý ngay trong ngày, tránh việc xưởng bị đắp chiếu dừng sản xuất hàng tuần chờ nhập linh kiện từ nước ngoài.

13. Giải pháp cắt laser đồng tại DMTec

13.1 Giới thiệu công nghệ cắt laser kim loại màu DMTec

Tại DMTec, chúng tôi không chỉ bán máy cắt laser, chúng tôi cung cấp giải pháp gia công toàn diện. Hệ thống máy cắt laser fiber thế hệ mới của DMTec được trang bị công nghệ Anti-Reflection thông minh, kết hợp nguồn laser công suất lớn có khả năng hấp thụ băng tần cải tiến, giúp việc cắt các loại kim loại màu như đồng đỏ, đồng thau, nhôm trở nên dễ dàng và an toàn như cắt thép thông thường.

DMTec nơi cung cấp máy cắt laser đồng uy tín trên thị trường

13.2 Giải pháp cho ngành điện – cơ khí chính xác

DMTec mang đến giải pháp tối ưu hóa quy trình sản xuất thanh cái busbar và linh kiện cơ khí chính xác:

• Phần mềm nesting tự động thông minh giúp tiết kiệm phôi đồng lên đến 92%.
• Công nghệ cắt tốc độ cao bằng khí nén cao áp, giảm 50% chi phí tiền khí so với dùng Nitơ bình thông thường mà vẫn đảm bảo mạch cắt đạt tiêu chuẩn ngoại quan công nghiệp.

13.3 Tư vấn máy và quy trình gia công

Đến với DMTec, khách hàng sẽ được đội ngũ kỹ sư có trên 15 năm kinh nghiệm tư vấn miễn phí:

• Khảo sát nhu cầu thực tế để đề xuất công suất nguồn phù hợp nhất (không lãng phí vốn đầu tư).
• Hỗ trợ test mẫu trực tiếp trên chính phôi đồng của khách hàng, đo đạc sai số và kiểm tra chất lượng mạch cắt bằng máy đo chuyên dụng trước khi ký hợp đồng.

13.4 Chính sách kỹ thuật và hỗ trợ vận hành

Để đảm bảo dây chuyền sản xuất của khách hàng luôn vận hành liên tục và giảm thiểu tối đa thời gian chết (downtime), chính sách dịch vụ của DMTec cam kết:

• Bảo hành chính hãng toàn bộ hệ thống lên đến 24 tháng.
• Đội ngũ kỹ thuật hỗ trợ online 24/7 và có mặt tại nhà xưởng trong vòng 2 – 4 giờ kể từ khi nhận thông báo sự cố tại các khu vực trung tâm cơ khí.
• Chuyển giao công nghệ, đào tạo thợ vận hành từ cơ bản đến nâng cao bài bản, bao gồm cả kỹ năng xử lý lỗi khi cắt vật liệu phản xạ cao.

14. FAQ – Câu hỏi thường gặp cắt laser đồng

14.1 Đồng có cắt được bằng laser không?

Có, hoàn toàn cắt được. Nhưng bắt buộc phải sử dụng công nghệ Laser Fiber (hoặc laser đĩa) có bước sóng ngắn (\sim 1.06\,\mu m) kết hợp với công suất nguồn đủ lớn. Các dòng máy laser CO2 đời cũ hoàn toàn không phù hợp và không an toàn để cắt đồng.

14.2 Nên dùng laser fiber hay CO2 để cắt đồng?

Bạn nhất định phải dùng Laser Fiber. Laser CO2 có bước sóng 10.6\,\mu m, bị đồng phản xạ ngược lại đến 98% năng lượng ở trạng thái nguội, không những không thể cắt đứt vật liệu mà còn phá hỏng hoàn toàn hệ thống gương phản xạ và buồng cộng hưởng của máy CO2.

14.3 Máy laser bao nhiêu W có thể cắt đồng?

Để cắt được đồng (ngay cả đồng mỏng dưới 1mm), nguồn laser fiber tối thiểu phải đạt từ 1500W (1.5kW) trở lên. Để gia công sản xuất công nghiệp ổn định cho các độ dày phổ biến (3 – 6mm), công suất khuyến nghị là từ 3000W đến 6000W.

14.4 Cắt laser đồng có bị cháy cạnh không?

Nếu cài đặt thông số cắt sai (tốc độ quá chậm hoặc dùng khí Oxy làm khí hỗ trợ), đường cắt đồng sẽ bị cháy cạnh và ngả màu đen xám. Tuy nhiên, nếu bạn sử dụng khí hỗ trợ là Nitơ (N2) áp suất cao kết hợp với tốc độ cắt nhanh hợp lý, mạch cắt sẽ hoàn toàn không bị cháy cạnh, giữ được màu vàng sáng của đồng thau hoặc màu hồng mượt của đồng đỏ.

Hy vọng những chia sẻ  trên đây của tôi giúp bạn có cái nhìn sâu sắc và tự tin hơn khi bước vào vận hành hoặc đặt hàng gia công cắt laser đồng. Nếu có bất kỳ thắc mắc nào về thông số máy hay kỹ thuật xử lý mạch cắt, hãy để lại ý kiến thảo luận nhé!

Website: Dimec.vn

Fanpage: https://www.facebook.com/thietbicokhidmtec/

TikTok: https://www.tiktok.com/@thietbicokhidmtecc

Youtube: https://www.youtube.com/@thietbicokhidmtec

Hotline: 0399 465 334

Email: admim@dimec.vn
